暗敷设是建筑物内导线敷设的主要方式。

1.导线敷设的方法也叫配线方法。不同敷设方法其差异主要是由于导线在建筑物上的固定方式不同,所使用的材料、器件及导线种类也随之不同。 按导线固定材料的不同 ,常用的室内导线敷设方法有以下几种:

（1）夹板配线

（2）瓷瓶配线

（ 3）线槽配线

（4）卡钉护套配线

（5）钢索配线

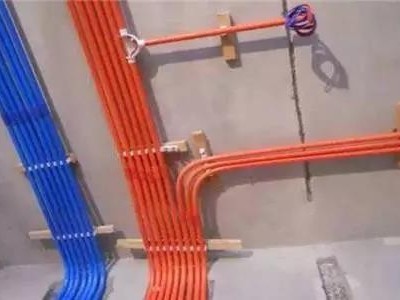

（ 6）配管配线

2、穿管常用的管材有两大类 :钢管和塑料管。

（1）钢管。钢管按管壁厚的不同, 分为薄壁管和厚壁管。 薄壁管也叫电线管,是专门用来穿电线的。其内外均已做过防腐处理,电线管不论管径大小 ,管壁厚度均为1-1.6mm。

厚壁管分为焊接钢管和水煤气钢管。焊接钢管的管壁厚度,按管径的不同分成 2.5m 和3mm两种。

在现场浇注的混凝土结构中主要使用厚壁钢管,而水煤气钢管则用于敷设在自然地面内和素混凝土地面中。在有轻微腐蚀性气体的场所和有防爆要求的场所必须使用水煤气钢管。

①聚乙烯硬质管。是灰色塑料管 ,强度较高。 由于加工连接困难,自前建筑施工中已很少使用。主要用在腐蚀性较强的场所

②聚氯乙烯硬质管。也叫PVC 管 ,白颜色。PVC管绝缘性能那 , 耐鹰蚀,抗冲击、抗拉、抗弯强度大材’ 不燃烧, 附件种类多,是建物中暗敷设常用的

③聚氯乙烯半硬质管。又叫流体管。由于半硬质管易弯曲 , 主要用于砖混结构中开关、灯具、插座、插座等处线路的敷

④聚氯乙烯波纹管。也叫可挠管。波纹管的抗压性和易弯曲性比半硬质管好 , 许名工程中用来取代半硬质管但波纹管比半硬质管薄,易破损。另外 ,由于管上有波 ,穿线的阻力较大。

（3）普利卡金属套管。普利卡金属套管是一种新型复管材 , 是可挠性电线保护套管,外层为镀锌钢带 ,内层为电工纸 ,表面被覆一层具有良好柔韧性的软质聚氯乙烯 (PVC)材料, 可用于任何环境下的室内外配线 ,按用途可分为标准型、防腐型、耐寒型和耐热型等管材的规格,厚壁管以内径为准 ,其他管材以外径为准。现在使用的单位是毫米(m), 以前用的单位是英寸 (in)。

(4)封闭式母线槽配线。适用于高层建筑、工业厂房等大电流配电场所。

配管时应该根据管路的长度、弯头的多少和拉线位置等实际情况在管路中间的适当益设置接线盒或拉线盒。其设置原则是 :

（1 ）安装电器的位置应设置接线盒。

（2 ）线路分支处或导线规格改变处要设置接线盒。

（3 ）水平敷设管路遇下列情况之一时,中间应增设接线盒或拉线盒 ,且接线盒或拉线盒的位置应便于穿线。

①管子长度每超过 30m,无弯头。

② 管子长度每超过20m,有 1 个弯头。

③ 管子长度每超过15m,有 2 个弯头。

（ 4）垂直敷设的管路遇下列情况之一 ,应增加固定导线的拉线盒。

① 导线截面积50mm2 及以下, 长度超过30m

② 导线截面积70-95mm2, 长度超过20m 。

③ 导线截面积120-240mm, 长度超过 18m

（ 5 ）管子穿过建筑物变形缝时应增设接线盒。穿管敷设时 , 管内穿线应符合以下规定 :

① 穿管敷设的绝缘导线 , 其绝缘额定电压不能低于 500V

② 管内所穿导线含绝缘层在内的总截面积不要大于管内径截面积的 40% 。

③ 导线在管内不要有接头或扭结 , 接着应放在接线盒 ( 箱 ) 内

④ 同一交流回路的导线应该穿在同一钢管内。

⑤ 不同回路、不同电压等级以及交流与直流回路 , 不得穿在同一管内。但下列几种情况或设计有特殊规定的除外 :
