青岛华强电缆为您详细介绍电缆电线 以及导线敷设的基础知识。
导线的敷设方法有许多种,按线路在建筑物内敷设位置的不同,分为明敷设和暗敷设; 按在建筑结构上敷设位置不同,分为沿墙、沿柱、沿梁、沿顶棚和沿地面敷设导线明敷设,是指线路敷设在建筑物表面可以看得见的部位。
导线明敷设是在建筑物全部完工以后进行,一般用于简易建筑或新增加的线路。导线暗敷设,是指导线敷设,是指导线敷设在建筑物内的管道中。
导线暗敷设与建筑结构施工同步进行,在施工过程中首先把各种导管和预埋件置于建筑结构中,建筑完工后再完成导线敷设工作。
暗敷设是建筑物内导线敷设的主要方式。
1.导线敷设的方法也叫配线方法。不同敷设方法其差异主要是由于导线在建筑物上的固定方式不同,所使用的材料、器件及导线种类也随之不同。 按导线固定材料的不同 ,常用的室内导线敷设方法有以下几种:
（1）夹板配线
夹板配线使用瓷夹板或塑料夹板来夹持和固定导线。适用于一般场所。（2）瓷瓶配线
瓷瓶配线使用瓷瓶来支持和固定导线。瓷瓶的尺寸比夹板大,适用于导线截面较大、比较潮湿的场所。（ 3）线槽配线
线槽配线使用塑料线槽或金属线槽支持和固定导线。适用于干燥场所。（4）卡钉护套配线
卡钉护套配线使用塑料卡钉来支持和固定导线适用于干燥场所。（5）钢索配线
钢索配线是将导线悬吊在拉线的钢索上的一种配线方法。适用于大跨度场所,特别是大跨度空间照明。（ 6）配管配线

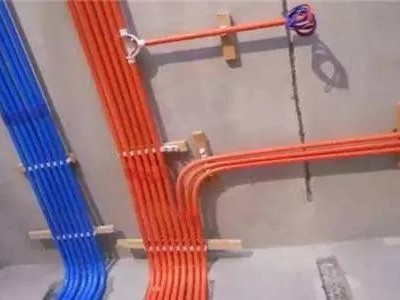

配管配线是将导线穿在线管中,然后再明敷或暗敷在建筑物的各个位置。使用不同的管材, 可以适用于各种场所 ,主要用于暗敷设。
2、穿管常用的管材有两大类 :钢管和塑料管。
（1）钢管。钢管按管壁厚的不同, 分为薄壁管和厚壁管。 薄壁管也叫电线管,是专门用来穿电线的。其内外均已做过防腐处理,电线管不论管径大小 ,管壁厚度均为1-1.6mm。
厚壁管分为焊接钢管和水煤气钢管。焊接钢管的管壁厚度,按管径的不同分成 2.5m 和3mm两种。
水煤气钢管主要用于通水和煤气管壁厚度随管径增加。厚壁管分为镀锌管和不镀锌黑管 ,黑管在使用前需先做防腐处理。
在现场浇注的混凝土结构中主要使用厚壁钢管,而水煤气钢管则用于敷设在自然地面内和素混凝土地面中。在有轻微腐蚀性气体的场所和有防爆要求的场所必须使用水煤气钢管。
（2）塑料管。穿管敷设使用的塑料管有聚乙烯硬质管、半硬质管、波纹管和改性聚氯乙烯硬质管。为了保证建筑电气线路安防规萍器棗,惫种塑料管均采用阻燃管。但防火工程线路一律使用水煤气钢管。
①聚乙烯硬质管。是灰色塑料管 ,强度较高。 由于加工连接困难,自前建筑施工中已很少使用。主要用在腐蚀性较强的场所
②聚氯乙烯硬质管。也叫PVC 管 ,白颜色。PVC管绝缘性能那 , 耐鹰蚀,抗冲击、抗拉、抗弯强度大材’ 不燃烧, 附件种类多,是建物中暗敷设常用的
③聚氯乙烯半硬质管。又叫流体管。由于半硬质管易弯曲 , 主要用于砖混结构中开关、灯具、插座、插座等处线路的敷
④聚氯乙烯波纹管。也叫可挠管。波纹管的抗压性和易弯曲性比半硬质管好 , 许名工程中用来取代半硬质管但波纹管比半硬质管薄,易破损。另外 ,由于管上有波 ,穿线的阻力较大。
（3）普利卡金属套管。普利卡金属套管是一种新型复管材 , 是可挠性电线保护套管,外层为镀锌钢带 ,内层为电工纸 ,表面被覆一层具有良好柔韧性的软质聚氯乙烯 (PVC)材料, 可用于任何环境下的室内外配线 ,按用途可分为标准型、防腐型、耐寒型和耐热型等管材的规格,厚壁管以内径为准 ,其他管材以外径为准。现在使用的单位是毫米(m), 以前用的单位是英寸 (in)。
两者间的对应关系是lin=25.4mm。如 :15mm管材相当于0.6in(俗称 6 分管),20m管材相当于 0.8in(俗称 8分管 ),25m管材相当于1in 管。(4)封闭式母线槽配线。适用于高层建筑、工业厂房等大电流配电场所。
三、管内配线一般规则在工业与民用建筑中采用较多的方式是线管配线。线管配线的做法是把绝缘导线穿入保护管内敷设。 这种配线的特点是比较安全可靠, 可以避免腐蚀性气体、流体的侵蚀, 可以避免机械损伤 ,便于维修更换导线。穿管敷设使用的保护管有钢管 ( 镀锌钢管)、塑料管 (PVC) 和普利卡金属套管等配管时要根据所穿导线的截面、导线根数及所采用的保护管的类型合理选定保护管直径。
配管时应该根据管路的长度、弯头的多少和拉线位置等实际情况在管路中间的适当益设置接线盒或拉线盒。其设置原则是 :
（1 ）安装电器的位置应设置接线盒。
（2 ）线路分支处或导线规格改变处要设置接线盒。
（3 ）水平敷设管路遇下列情况之一时,中间应增设接线盒或拉线盒 ,且接线盒或拉线盒的位置应便于穿线。
①管子长度每超过 30m,无弯头。
② 管子长度每超过20m,有 1 个弯头。
③ 管子长度每超过15m,有 2 个弯头。
④管子长度每超过 8m,有 3个弯头。（ 4）垂直敷设的管路遇下列情况之一 ,应增加固定导线的拉线盒。
① 导线截面积50mm2 及以下, 长度超过30m
② 导线截面积70-95mm2, 长度超过20m 。
③ 导线截面积120-240mm, 长度超过 18m
（ 5 ）管子穿过建筑物变形缝时应增设接线盒。穿管敷设时 , 管内穿线应符合以下规定 :
① 穿管敷设的绝缘导线 , 其绝缘额定电压不能低于 500V
② 管内所穿导线含绝缘层在内的总截面积不要大于管内径截面积的 40% 。
③ 导线在管内不要有接头或扭结 , 接着应放在接线盒 ( 箱 ) 内
④ 同一交流回路的导线应该穿在同一钢管内。
⑤ 不同回路、不同电压等级以及交流与直流回路 , 不得穿在同一管内。但下列几种情况或设计有特殊规定的除外 :
● 电压为50V及以下的回路。 ● 同一台设备的电机回路和无抗干扰要求的控制回路。 ● 照明花灯的所有回路。 ● 同类照明的几个回路 , 但管内导线的根数不能超过 8 根。
