计算机电缆

中文名：计算机电缆 / DJYPV编织分对屏蔽计算机电缆 / DJYVP编织总屏蔽计算机电缆 / DJYPVP 编织分、总屏蔽计算机电缆 / DJYVP2 铜带总屏蔽计算机电缆

外文名：Computer cable or Instrument cable

简   述：计算机电缆属于电气装备用电缆，本电缆适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化仪器仪表。根据不同环境和设备的使用要求，电缆绝缘可采用聚乙烯、聚氯乙烯、交联聚乙烯、氟塑料、硅橡胶等材料。

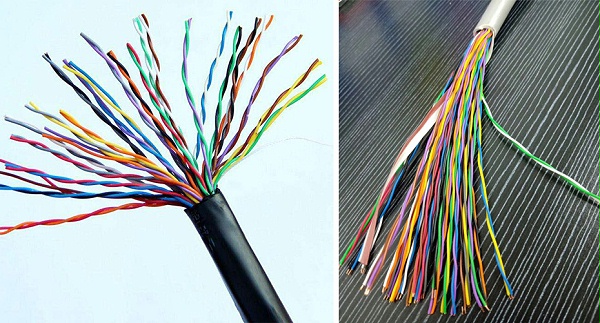

产品展示 Product display

计算机电缆

技术参数 Technical parameters

常规计算机电缆敷设时最低环境温度为0℃。电缆长期允许的最高工作温度：

绝缘材料名称 允许的最高工作温度
（℃）
聚氯乙烯 70
聚乙烯 70
交联聚乙烯 90
聚烯烃材料 90、105、125、150
硅橡胶 180
氟塑料 200

最小弯曲半径：无铠装结构应不小于电缆外径的6倍，有铠装或铜带屏蔽结构应不小于电缆外径的12倍。

在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应符合：

绝缘材料 最小绝缘电阻
MΩ·km
聚乙烯、交联聚乙烯、氟塑料 3000
聚氯乙烯、硅橡胶 25

各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路；电缆的线芯和线芯之间以及线芯与屏蔽或其它金属层之间应经受50Hz，交流电压2000V/1min或1500V/5min不击穿。

聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。为了减少回路间的相互串扰和外部干扰，电缆需采用屏蔽结构。屏蔽材料有镀锡或非镀锡铜线、铜带、铜塑复合带、铝塑复合带等，其中金属带采用绕包生产方式，搭盖率通常应不小于15%，但特定标准有特殊的规定，如TICW/06规定屏蔽金属带搭盖率应不小于25%；金属丝采用编织生产方式，编织覆盖率应不小于80%，如对抗干扰有较高要求，覆盖率可不小于90%。

电缆的屏蔽要求是根据不同场合分别采用：分屏蔽（仅对绞组有屏蔽，每一个对绞组都有）、总屏蔽（电缆仅在缆芯成缆后有一层总屏蔽）、分屏蔽+总屏蔽（同时包含上述两个结构）。按照用户和使用场合的更高要求，总屏蔽结构可以采用复合屏蔽方式，即包含两层屏蔽，由金属带绕包+金属丝编织构成。

注：如果电缆有分屏蔽结构，屏蔽对之间应具有较好的绝缘性能，在分屏蔽外侧需要绕包聚酯带或其它非吸湿性包带。

组成材料 material

计算机电缆属于电气装备用电缆，电气装备用电缆的结构和组成材料最为复杂，根据使用温度、工作环境的特殊要求，计算机电缆各结构的组成材料种类繁多，具体如下：

允许的最高工作温度（℃） 绝缘材料名称 护套材料名称
70 聚乙烯、聚氯乙烯、热塑性聚烯烃 聚乙烯、聚氯乙烯
90 聚氯乙烯、交联聚乙烯、热塑或热固性聚烯烃 聚氯乙烯、热塑或热固性聚烯烃
105 聚氯乙烯、热固性聚烯烃材料1 聚氯乙烯、热固性聚烯烃
125、150 热固性聚烯烃材料1 热固性聚烯烃
180 硅橡胶 硅橡胶
200 氟塑料 氟塑料
注1：超过90℃的热固性聚烯烃绝缘，交联方式建议采用辐照方式，尤其对于有阻燃要求的绝缘材料。
注2：除氟塑料和硅橡胶外，如果不考虑成本，其它护套材料均可以匹配使用于绝缘温度等级低于自身的电缆中。

产品型号 Product model

计算机电缆详细型号结构尺寸参数：
标称截面（） 线径结构
根数/线
（mm） 		最大外径（mm） 近似重量（kg/km）
DJYVP DJYVP2 DJYVP3 DJYVP DJYVP2 DJYVP3
1×2×0.5 1/0.80 7.6 7.3 9.6 65 47 83
1×2×0.75 1/0.97 8.2 7.8 10 71 52 90
1×2×1.0 1/1.13 8.8 8.5 10.6 81 61 103
1×2×1.5 1/1.38 9.5 9.2 11.3 100 78 124
1×2×2.5 1/1.78 10.5 10.2 12.3 132 109 164
2×2×0.5 1/0.8 10.5 10 12.5 109 84 139
2×2×0.75 1/0.97 11.2 10.7 13.2 134 106 165
2×2×1.0 1/1.13 12.6 12.1 14.6 158 129 196
2×2×1.5 1/1.38 13.8 13.3 15.8 244 211 284
2×2×2.5 1/1.78 16.2 15.7 18.2 270 243 343
3×2×0.5 1/0.80 11 10.5 13 132 105 163
3×2×0.75 1/0.97 12.2 11.7 14.2 169 139 202
3×2×1.0 1/1.13 13.7 13.2 15.7 196 165 236
3×2×1.5 1/1.38 15 14.5 17 249 214 303
3×2×2.5 1/1.78 17.2 16.7 19.2 347 308 415
4×2×0.5 1/0.8 11.8 11.3 12.8 165 135 199
4×2×0.75 1/0.97 12.7 12.2 14.7 206 173 242
4×2×1.0 1/1.13 14.4 14 16.4 249 206 295
4×2×1.5 1/1.38 15.7 15 17.7 310 272 370
4×2×2.5 1/1.78 18.7 18.2 20.9 462 400 518
5×2×0.5 1/0.80 13 12.5 15 194 162 233
5×2×0.75 1/0.97 14 13.5 16 247 212 299
5×2×1.0 1/1.13 16 15.5 18 288 250 349
5×2×1.5 1/1.38 17.5 17 19.5 384 341 449
5×2×2.5 1/1.78 20.9 20.4 23 564 496 627
7×2×0.75 1/0.8 13.8 13.3 15.8 242 207 296
7×2×0.75 1/0.97 15.3 14.8 17.3 310 272 368
7×2×1.0 1/1.13 17.4 17 19.5 375 333 441
7×2×1.5 1/1.38 19 18.5 21.2 512 448 566
7×2×2.5 1/1.78 22.7 22.2 25 728 654 798
8×2×0.5 1/0.80 15.3 14.8 17.3 277 240 336
8×2×0.75 1/0.97 16.8 16.3 18.8 367 325 429
8×2×1.0 1/1.13 19.2 18.7 21.5 455 382 499
8×2×1.5 1/1.38 20.4 20 22.6 592 520 649
8×2×2.5 1/1.78 24.5 24 26.8 850 770 950
10×2×0.5 1/0.80 18.2 17.7 20.2 382 319 430
10×2×0.75 1/0.97 20 19.5 22 486 417 538
10×2×1.0 1/1.13 22.8 22.3 25 579 504 640
10×2×1.5 1/1.38 24.7 24.2 27 752 668 817
10×2×2.5 1/1.78 28.8 28.3 31.2 1155 1000 1210
12×2×0.5 1/0.80 18.8 18.3 21 425 360 474
12×2×0.75 1/0.97 20 20.2 22.8 545 472 597
12×2×1.0 1/1.13 23.5 23 25.8 652 574 715
12×2×1.5 1/1.38 25.4 26 27.6 850 765 920
12×2×2.5 1/1.78 30.7 30 32.8 1305 1150 1367
14×2×0.5 1/0.80 19.5 19 21.7 475 407 528
14×2×0.75 1/0.97 21.5 21 23.7 622 545 677
14×2×1.0 1/1.13 24.6 24.1 26.8 736 655 804
14×2×1.5 1/1.38 26.7 26.2 29 1030 883 1070
14×2×2.5 1/1.78 32.5 32 35 1480 1315 1544
16×2×0.5 1/0.80 21 20.5 23 538 466 594
16×2×0.75 1/0.97 23 22.5 25 694 613 752
16×2×1.0 1/1.13 26 25.5 28.4 823 738 919
16×2×1.5 1/1.38 28.5 28 31 1165 1010 1209
16×2×2.5 1/1.78 34.5 34 37 1675 1500 1743
19×2×0.5 1/0.80 22.4 22 24.4 610 535 669
19×2×0.75 1/0.97 23.7 23.2 25.7 790 706 854
19×2×1.0 1/1.13 27 26.5 29.4 854 863 1056
19×2×1.5 1/1.38 29.6 29.1 32 1350 1185 1396
19×2×2.5 1/1.78 36 35.5 38.5 1925 1740 1998
24×2×0.5 1/0.80 25.5 25 27.7 780 692 876
24×2×0.75 1/0.97 28.2 27.8 30.7 1100 940 1141
24×2×1.0 1/1.13 32.5 32 34.8 1320 1150 1378
24×2×1.5 1/1.38 35.2 34.7 37.6 1720 1910 2159
24×2×2.5 1/1.78 42.5 42 45 2465 2250 2555

产品名称 The name of the

DJYPV 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护 敷设室内、电缆沟、管道等要求静电屏蔽
算机电缆套计 场合
DJYVP 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护 敷设室内、电缆沟、管道等要求静电屏蔽
算机电缆套计 场合
DJYPVP 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚 敷设室内、电缆沟、管道等要求静电屏蔽
氯乙烯护套计算机电缆 场合
DJYP2V 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套计 敷设室内、电缆沟、管道等要求静电屏蔽
算机电缆 场合
DJYVP2 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套计 敷设室内、电缆沟、管道等要求静电屏蔽
算机电缆 场合
DJYP2VP2 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙 敷设室内、电缆沟、管道等要求静电屏蔽
烯护套计算机电缆 场合
DJYP3V 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯 敷设室内、电缆沟、管道等要求静电屏蔽
护套计算机电缆 场合
DJYVP3 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯 敷设室内、电缆沟、管道等要求静电屏蔽
护套计算机电缆 场合
DJYP3VP3 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽 敷设室内、电缆沟、管道等要求静电屏蔽
聚氯乙烯护套计算机电缆 场合
DJYPVR 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护 敷设室内、电缆沟、管道等要求静电屏蔽
计算机电缆套软 场合
DJYVPR 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护 敷设室内、电缆沟、管道等要求静电屏蔽
计算机电缆套软 场合
DJYPVPR 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚 敷设室内、电缆沟、管道等要求静电屏蔽
氯乙烯护套软计算机电缆 场合
DJYP2VR 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套软 敷设室内、电缆沟、管道等要求静电屏蔽
计算机电缆 场合
DJYVP2R 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套软 敷设室内、电缆沟、管道等要求静电屏蔽
计算机电缆 场合
DJYP2VP2R 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙 敷设室内、电缆沟、管道等要求静电屏蔽
烯护套软计算机电缆 场合
DJYP3VR 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯 敷设室内、电缆沟、管道等要求静电屏蔽
护套软计算机电缆 场合
DJYVP3R 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯 敷设室内、电缆沟、管道等要求静电屏蔽
护套软计算机电缆 场合
DJYP3VP3R 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽 敷设室内、电缆沟、管道等要求静电屏蔽
聚氯乙烯护套软计算机电缆 场合
DJYPV22 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护 敷设室内、电缆沟、管道等要求静电屏蔽
套钢带铠装计算机电缆 较大机械外力固定场合并承受
DJYVP22 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护 敷设室内、电缆沟、管道等要求静电屏蔽
套钢带铠装计算机电缆 较大机械外力固定场合并承受
DJYPVP22 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚 敷设室内、电缆沟、管道等要求静电屏蔽
氯乙烯护套钢带铠装计算机电缆 较大机械外力固定场合并承受
DJYP2V22 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套钢 敷设室内、电缆沟、管道等要求静电屏蔽
装计算机电缆带铠 较大机械外力固定场合并承受
DJYVP2－22 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套钢 敷设室内、电缆沟、管道等要求静电屏蔽
装计算机电缆带铠 较大机械外力固定场合并承受
DJYP2VP2－22 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙 敷设室内、电缆沟、管道等要求静电屏蔽
烯护套钢带铠装计算机电缆 较大机械外力固定场合并承受
DJYP3V22 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯 敷设室内、电缆沟、管道等要求静电屏蔽
护套钢带铠装计算机电缆 较大机械外力固定场合并承受
DJYVP3－22 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯 敷设室内、电缆沟、管道等要求静电屏蔽
护套钢带铠装计算机电缆 较大机械外力固定场合并承受
DJYP3VP3－22 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽 敷设室内、电缆沟、管道等要求静电屏蔽
聚氯乙烯护套钢带铠装计算机电缆 较大机械外力固定场合并承受

导体类型 Conductor type

导体标称截面 导体根数/单丝直径mm 导体根数/单丝直径mm 导体根数/单丝直径mm 20℃时导体直流电阻Ω/km 20℃时导体直流电阻Ω/km
mm2 A B R A、B R
0.5 1/0.80 7/0.30 16/0.20 ≤ 36.0 ≤ 39.0
0.75 1/0.97 7/0.37 24/0.20 ≤ 24.5 ≤ 26.0
1 1/1.13 7/0.43 32/0.20 ≤18.1 ≤19.5
1.5 1/1.38 7/0.52 30/0.25 ≤12.1 ≤13.3
2.5 1/1.78 7/0.68 49/0.25 ≤ 7. 41 ≤ 7. 9 8

产品优势 Product advantage

好电缆，铜芯是关键

好电缆，铜芯是关键
高纯度无氧铜，抗老化，高导电率，低损耗。
超强电流负载能力

好电缆，电阻要低

好电缆，电阻要低
电阻小，导电率更高，电阻直接影响电流在传输过程的消耗，电阻越小越节能

好电缆，绝缘层要厚薄均匀

好电缆，绝缘层要厚薄均匀
防止击穿，安全保障，华强采用高质量设备，保证了电缆的低偏心率，厚度均匀，有效防止电线电缆击穿，保证安全用电

好电缆，安全环保先行

好电缆，安全环保先行
不含有铅、镉、六价铬，汞等重金属，不含有溴系阻燃剂，不产生有害卤素气体及腐蚀性气体

好电缆，符合国家各项检测

好电缆，符合国家各项检测
层层检测，良心把关，华强坚持捍卫民族精工品质
