ZC-TC90(-40) 铝合金电缆-华强电缆

产品介绍 Product introduction

ZC-TC90(-40) 铝合金电缆

ZC-TC90非铠装电缆采用铝合金导体制造，截面从16mm2到400mm2。线芯为ASTM B级压紧绞股型，达到GB/T 1838.3-2001 阻燃C级铝合金电缆导体完全符合GB3956，也符合GB/T 12706.1及IEC60502新版的各项标准。

成分构成：导体为铝合金，绝缘材料采用工作温度为90℃的交联聚乙烯绝缘，外部为整体黑色PVC保护护套。

综合性能 performance

价格：实现同等电气性能的前提下，铝合金电缆比铜芯电缆的价格大约低30%~50%。
导体：抗蠕变、高柔韧、强延展、低反弹、连接稳定。
绝缘：耐高温、防燃烧、抗老化、强耐用、低碳环保。
外护套：采用无铅无镉的PVC，可在潮湿场所安装，亦可直埋或敷设在水泥中使用。
使用：铝合金电力电缆在美、加等发达国家已得到广泛应用。

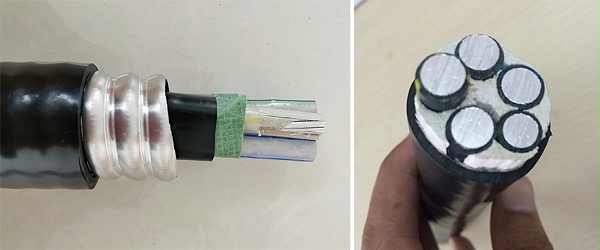

产品展示 Product display

ZC-TC90(-40) 铝合金电缆

应用领域 Application field

适用于600V~35kV电压等级；适用于90℃下干燥或潮湿场所；可室内、室外安装，可垂直安装，也可托架或沿墙敷设，也可地下直埋安装；弯曲半径最小为7倍外径，也可360°弯曲；适用于民用、商业、工业、学校、大型场馆等场所。

产品参数 Product parameters

YJHLV (TC90) 0.6/1KV 单芯交联聚乙烯绝缘聚录乙烯护套铝合金电力电缆
导体截面	导体直径	绝缘厚度	护套厚度	电缆外径	电缆重量	20℃时旭辉铝合金导体直流电阻	绝缘电阻	电缆载流量
m㎡	㎜	㎜	㎜	㎜	㎏/㎞	Ω/㎞	≧MΩ/㎞	空气中（A)	直埋土壤中（A)
10	3.8	0.7	1.5	8	95	3.08	0.523	60	75
16	4.8	0.7	1.5	8.9	120	1.91	0.431	75	100
25	6	0.9	1.5	10.4	190	1.2	0.444	115	130
35	7	0.9	1.5	11.5	207	0.868	0.379	140	150
50	8.4	1	1.5	13	245	0.641	0.355	170	180
70	10	1.1	1.5	14	336	0.443	0.335	215	225
95	11.6	1.1	1.5	16.4	455	0.32	0.29	275	270
120	13	1.2	1.5	17.8	550	0.253	0.282	320	305
150	14.6	1.4	2	20.6	650	0.206	0.294	370	340
185	16.2	1.6	2	22.5	804	0.164	0.303	415	375
240	18.4	1.7	2	24.9	1021	0.125	0.283	490	435
300	20.6	1.8	2.5	27.3	1238	0.1	0.263	565	495
400	23.8	2	2.5	34.1	1455	0.0778	0.243	640	555

YJHLV (TC90) 0.6/1KV 三芯交联聚乙烯绝缘聚录乙烯护套铝合金电力电缆
导体截面	导体直径	绝缘厚度	护套厚度	电缆外径	电缆重量	20℃时旭辉铝合金导体直流电阻	绝缘电阻	电缆载流量
m㎡	㎜	㎜	㎜	㎜	㎏/㎞	Ω/㎞	≧MΩ/㎞	空气中（A)	直埋土壤中（A)
3×10	3.8	0.7	1.5	14.6	260	3.08	0.523	50	60
3×16	4.8	0.7	1.5	16.5	340	1.91	0.431	65	80
3×25	6	0.9	2	20.8	470	1.2	0.444	90	100
3×35	7	0.9	2	23.2	600	0.868	0.379	110	120
3×50	8.4	1	2	26.4	730	0.641	0.355	130	140
3×70	10	1.1	2	29.9	970	0.443	0.335	1780	175
3×95	11.6	1.1	2	33.3	1240	0.32	0.29	205	210
3×120	13	1.2	2.5	37.8	1540	0.253	0.282	240	235
3×150	14.6	1.4	2.5	41.7	1940	0.206	0.294	275	265
3×185	16.2	1.6	2.5	44.6	2248	0.164	0.303	320	301
3×240	18.4	1.7	2.5	50.1	2723	0.125	0.283	385	355
3×300	20.6	1.8	3	55.6	3218	0.1	0.263	450	409
3×400	23.8	2	3	61.6	3693	0.0778	0.243	515	463

YJHLV (TC90) 0.6/1KV （3+1）芯交联聚乙烯绝缘聚录乙烯护套铝合金电力电缆
导体截面	导体直径	绝缘厚度	护套厚度	电缆外径	电缆重量	20℃时旭辉铝合金导体直流电阻	绝缘电阻	电缆载流量
m㎡	㎜	㎜	㎜	㎜	㎏/㎞	Ω/㎞	≧MΩ/㎞	空气中（A)	直埋土壤中（A)
3×16+1×10	4.8	0.7	1.5	17.5	407	1.91	0.431	70	90
3×25+1×16	6	0.9	2	21.8	566	1.2	0.444	105	120
3×35+1×16	7	0.9	2	23.8	683	0.868	0.379	130	140
3×50+1×25	8.4	1	2	27.4	849	0.641	0.355	160	170
3×70+1×35	10	1	2	31	1123	0.443	0.335	203	203
3×95+1×50	11.6	1.1	2.5	35.8	1473	0.32	0.29	255	250
3×120+1×70	13	1.2	2.5	39.7	1821	0.253	0.282	300	285
3×150+1×70	14.6	1.4	2.5	42.9	2199	0.206	0.294	350	320
3×185+1×95	16.2	1.6	3	47.4	2696	0.164	0.303	376	382
3×240+1×120	18.4	1.7	3	52.7	3408	0.125	0.283	435	439
3×300+1×150	20.6	1.8	3.5	58	4401	0.1	0.263	484	489
3×400+1×185	23.8	2	3.5	63.5	5590	0.0778	0.243	555	561

YJHLV (TC90) 0.6/1KV （3+2）芯交联聚乙烯绝缘聚录乙烯护套铝合金电力电缆
导体截面	导体直径	绝缘厚度	护套厚度	电缆外径	电缆重量	20℃时旭辉铝合金导体直流电阻	绝缘电阻	电缆载流量
m㎡	㎜	㎜	㎜	㎜	㎏/㎞	Ω/㎞	≧MΩ/㎞	空气中（A)	直埋土壤中（A)
3×16+2×10	4.8	0.7	1.8	21.68	510	1.91	0.431	72	85
3×25+2×16	6	0.9	1.8	25.88	707	1.2	0.444	85	92
3×35+2×16	7	0.9	1.8	27.88	821	0.868	0.379	102	110
3×50+2×25	8.4	1	2	32.08	1149	0.641	0.355	123	131
3×70+2×35	10	1.1	2.1	36.88	1513	0.443	0.335	152	159
3×95+2×50	11.6	1.1	2.3	41.76	1687	0.32	0.29	184	190
3×120+2×70	13	1.2	2.5	46.01	2106	0.253	0.282	213	216
3×150+2×70	14.6	1.4	2.6	51.32	2512	0.206	0.294	241	240
3×185+2×95	16.2	1.6	2.8	56.89	3097	0.164	0.303	277	271
3×240+2×120	18.4	1.7	3	62.89	4154	0.125	0.283	325	312
3×300+2×150	20.6	1.8	3.2	70.02	5080	0.1	0.263	361	346
3×400+2×185	23.8	2	3.4	76.87	6446	0.0778	0.243	424	410

YJHLV (TC90) 0.6/1KV 四芯交联聚乙烯绝缘聚录乙烯护套铝合金电力电缆
导体截面	导体直径	绝缘厚度	护套厚度	电缆外径	电缆重量	20℃时旭辉铝合金导体直流电阻	绝缘电阻	电缆载流量
m㎡	㎜	㎜	㎜	㎜	㎏/㎞	Ω/㎞	≧MΩ/㎞	空气中（A)	直埋土壤中（A)
4×10	3.8	0.7	1.5	15.9	327	3.08	0.523	49	59
4×16	4.8	0.7	2	19.1	428	1.91	0.431	64	78
4×25	6	0.9	2	22.7	594	1.2	0.444	87	98
4×35	7	0.9	2	25.4	739	0.868	0.379	120	130
4×50	8.4	1	2	29	949	0.641	0.355	151	161
4×70	10	1.1	2	32.9	1271	0.443	0.335	183	192
4×95	11.6	1.1	2.5	37.7	1627	0.32	0.29	238	234
4×120	13	1.2	2.5	41.6	2016	0.253	0.282	285	276
4×150	14.6	1.4	3	47.6	2505	0.206	0.294	328	318
4×185	16.2	1.6	3	50.6	3044	0.164	0.303	375	351
4×240	18.4	1.7	3	56.4	4100	0.125	0.283	405	391
4×300	20.6	1.8	3.5	62.2	5020	0.1	0.263	422	392
4×400	23.8	2	3.5	68	6428	0.0778	0.243	465	425


YJHLV (TC90) 0.6/1KV （4+1）芯交联聚乙烯绝缘聚录乙烯护套铝合金电力电缆
导体截面	导体直径	绝缘厚度	护套厚度	电缆外径	电缆重量	20℃时旭辉铝合金导体直流电阻	绝缘电阻	电缆载流量
m㎡	㎜	㎜	㎜	㎜	㎏/㎞	Ω/㎞	≧MΩ/㎞	空气中（A)	直埋土壤中（A)
4×16+1×10	4.8	0.7	1.5	17.5	515	1.91	0.431	74	77
4×25+1×16	6	0.9	2	21.8	717	1.2	0.444	88	97
4×35+1×16	7	0.9	2	23.8	831	0.868	0.379	115	125
4×50+1×25	8.4	1	2	27.4	1162	0.641	0.355	150	159
4×70+1×35	10	1.1	2	31	1623	0.443	0.335	178	183
4×95+1×50	11.6	1.1	2.5	25.8	2231	0.31	0.29	228	237
4×120+1×70	13	1.2	2.5	39.7	2665	0.253	0.282	279	287
4×150+1×70	14.6	1.4	2.5	42.9	3190	0.206	0.294	323	338
4×185+1×95	16.2	1.6	3	47.4	3842	0.164	0.303	359	364
4×240+1×120	18.4	1.7	3	52.7	5001	0.125	0.283	415	419
4×300+1×150	20.6	1.8	3.5	58	5679	0.1	0.263	461	466
4×400+1×185	23.8	2	3.5	63.5	7185	0.0778	0.243	529	535
